Fehlerhafte Reparatur Mittelpfette einer Scheune

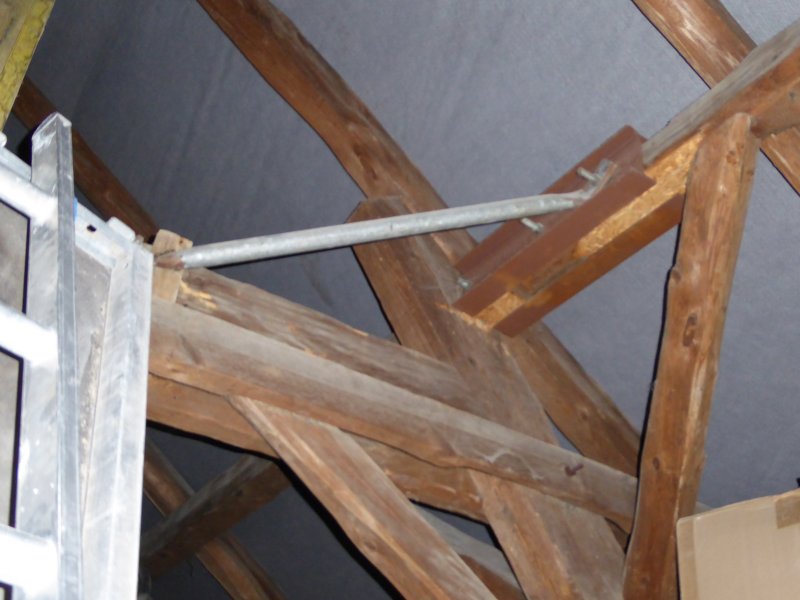

Vorgefundener Zustand:

Bei der Instandsetzung eines Dachtragswerkes wurde die Mittelpfette abgesägt.

Die Verbindung mit dem neuen Kantholz erfolgte durch ein angebolztes ][-Profilpaar. Zur seitlichen Absteifung wurde eine Strebe eingebaut, die sich an der Zustrebe abstützen soll.







Problemstellungen

Üblicherweise werden die Pfetten in der Binderebene gestoßen. Die vorgefundene Lösung beeinflußt das statische Modell der Mittelpfette. Der Stoß wirkt als Gelenk ohne Definition der Lage des Gelenkpunktes. Das ][-Profilpaar ist nicht zur Ableitung der Horizontalkräfte geeignet. Die Rohrstrebe soll das Problem entschärfen.
Problematisch wird de Lasteinleitung in den Druckriegel des Binders, der durch die Strebe zusätzlich quer zur Stabachse, also auf Biegung, beansprucht wird.
Das führt zu weiteren Problemen bei der Modellbildung zur Ermittlung der Beanspruchung der Binder.
